راهنمای جامع مهندسی صنعت نفت و گاز ایران؛ از مخزن تا پتروپالایشگاه و EPC

صنعت نفت و گاز بنیادی‌ترین ستون تولید انرژی، تأمین خوراک صنایع پتروشیمی و محرک اصلی توسعه صنعتی در مقیاس بین‌المللی است. از منظر مهندسی، این حوزه یک کلان‌سیستم به‌هم‌پیوسته و مبتنی بر ضوابط بسیار دقیق ترمودینامیک سیالات، مکانیک جامدات، متالورژی پیشرفته، ژئوتکنیک، برق قدرت، ابزار دقیق و مدیریت ساخت مگاپروژه‌ها است.

در طبقه‌بندی استانداردهای جهانی، تمامی فعالیت‌های زنجیره ارزش هیدروکربوری در سه حوزه کلیدی تعریف می‌شوند: بالادستی (Upstream)، میان‌دستی (Midstream) و پایین‌دستی (Downstream). اجرای موفق، ایمن و بلندمدت تأسیسات در این سه حوزه منوط به پایبندی به کدهای بین‌المللی نظیر ASME، API و NACE و هم‌افزایی چندرشته‌ای دیسیپلین‌های مهندسی با بالاترین رتبه‌های صلاحیت اجرایی است.

برای مطالعه سایر مقالات مرتبط میتوانید به رسانه اکسیر صنعت باختری مراجعه کنید.

۱. بخش بالادستی (Upstream Engineering)؛ فیزیک مخزن تا تأسیسات سرچاهی

بخش بالادستی شامل اکتشاف، حفاری، مهار و بهره‌برداری اولیه از سیالات هیدروکربوری در شرایط فشار و دمای بحرانی زیرزمینی است.

جریان فرآیندی استخراج و تفکیک اولیه سرچاهی (Process Flow)

• گام ۱: لایه‌های زمین‌شناسی و مخزن (Reservoir) خروج سیال هیدروکربوری تحت گرادیان فشار طبیعی مخزن ().
• گام ۲: ستون چاه و جداره‌گذاری (Casing & Tubing) هدایت پایدار و ایزوله‌شده نفت یا گاز به سطح زمین با پوشش‌های ضدخوردگی.
• گام ۳: مجموعه تجهیزات سرچاهی (Wellhead & X-mas Tree) مهار هیدرولیکی فشار و قطع و وصل جریان توسط شیرهای ایمنی.
• گام ۴: شیر کاهنده فشار (Choke Valve) تنظیم دقیق دبی و افت فشار ایمن قبل از ورود به تأسیسات سطحی.
• گام ۵: منیفولد و تزریق مواد مهارکننده (Inhibitors Injection) جلوگیری از تشکیل هیدرات گازی، رسوب آسفالتین و خوردگی لوله‌ها.
• گام ۶: تفکیک‌گر فازی (Production Separator) جداسازی ثقلی هیدروکربور مایع، گاز طبیعی و آب سازندی در تأسیسات زودهنگام.

۱.۱. مکانیک سیالات مخزن و پدیده‌های سرچاهی

سیال هیدروکربوری درون سنگ مخزن در شرایط تعادل ترمودینامیکی فازها قرار دارد. با افت فشار ناشی از حفر چاه و جریان به سمت دهانه، سیال رفتارهای پیچیده‌ای از خود نشان می‌دهد:

• فشار حباب (Bubble Point Pressure): نقطه‌ای که اولین حباب گاز از فاز مایع نفت خارج می‌شود. مدیریت فشار سرچاهی باید مانع از افت فشار ناگهانی درون ستون چاه گردد تا از پدیده‌هایی نظیر قفل گازی (Gas Locking) یا رسوب سنگین آسفالتین و واکس جلوگیری شود.
• فشار شبنم (Dew Point): در مخازن میعانات گازی (Gas Condensate)، افت فشار زیر نقطه شبنم سبب تشکیل مایعات درون خلل و فرج سنگ مخزن شده و نفوذپذیری گاز را مسدود می‌سازد؛ پدیده‌ای که در فازهای توسعه‌ای میدان عظیم پارس جنوبی کنترل آن الزامی است.

۱.۲. ادوات سرچاهی (Wellhead Components) و درخت کریسمس (X-mas Tree)

تجهیزات سرچاهی که مطابق با استاندارد API Spec 6A (با کلاس‌های فشاری از ۲۰۰۰ تا ۲۰۰۰۰ PSI و سطوح کیفی PSL 1 تا PSL 4) ساخته می‌شوند، شامل اجزای حیاتی زیر هستند:

1. شیر ایمنی درون‌چاهی (SSSV): شیر قطع جریان اضطراری درون ستون چاه که با افت فشار هیدرولیک سطحی، مسیر چاه را مسدود می‌کند.
2. شیرهای مسدودکننده اصلی (Master Valves): شامل دو شیر دروازه‌ای بر روی بدنه اصلی (یکی دستی و دیگری هیدرولیک/پنوماتیک) جهت قطع سریع جریان در شرایط بحرانی.
3. شیر چوک (Choke Valve): شیر تنظیم دبی و افت فشار که با ایجاد گلویی کنترل‌شده (Orifice)، فشار خروجی سرچاهی را به فشار قابل قبول برای منیفولد سطحی تعدیل می‌نماید.

۱.۳. واحدهای تفکیک اولیه میدانی (Early Production Separators)

نفت یا گاز استخراج‌شده مستقیماً قابل انتقال نیست. تفکیک‌کننده‌های گرانشی بر اساس الزامات API Spec 12J طراحی می‌شوند:

• جداسازی سه‌فازی (Three-Phase Separation): سیال به سه فاز گاز طبیعی، نفت خام و آب سازندی (Produced Water) حاوی نمک و ذرات معلق تفکیک می‌شود.
• کنترل ماسه (Sand Management): در خطوط خروجی، تجهیزات تله ماسه تعبیه می‌شوند تا مانع از سایش شدید زانویی‌ها و شیرآلات خطوط جمع‌آوری گردند.

۲. بخش میان‌دستی (Midstream)؛ هیدرولیک انتقال، تقویت فشار و ذخیره‌سازی

بخش میان‌دستی وظیفه جمع‌آوری، نم‌زدایی، تقویت فشار، انتقال ایمن در مسافت‌های بین‌شهری و ذخیره‌سازی استراتژیک را به عهده دارد.

جریان انتقال و مدیریت هیدرولیک خطوط (Process Flow)

• مرحله ۱: دریافت از منیفولد ورود سیال جمع‌آوری‌شده به هدرهای ورودی پالایشگاه گاز یا تأسیسات نم‌زدایی (TEG).
• مرحله ۲: آماده‌سازی کیفی کاهش رطوبت و شیرین‌سازی جهت کاهش نقطه شبنم آب و مهار خوردگی اسیدی.
• مرحله ۳: ایستگاه تقویت فشار (Compressor Station) متراکم‌سازی گاز توسط توربوکمپرسورهای گریز از مرکز چندمرحله‌ای.
• مرحله ۴: خنک‌کاری (Gas Cooling) کاهش دمای گاز فشرده‌شده توسط کولرهای هوایی به زیر جهت حفظ پوشش خط لوله.
• مرحله ۵: انتقال شریانی (Cross-Country) عبور از خطوط فولادی API 5L با پایش پیوسته سیستم حفاظت کاتدی (ICCP).
• مرحله ۶: انبارش و صادرات ذخیره‌سازی در مخازن سقف شناور (API 650) یا تزریق به SPM جهت صادرات دریایی.

۲.۱. هیدرولیک خطوط لوله انتقال و مبانی محاسباتی

طراحی و اجرای خطوط لوله انتقال هیدروکربور نیازمند رعایت دو مرجع بنیادی است:

• ASME B31.4: برای سیستم‌های انتقال هیدروکربن‌های مایع و فرآورده‌ها.
• ASME B31.8: برای سیستم‌های انتقال و توزیع گاز.

در تعیین حداقل ضخامت جداره لوله بر مبنای فشار طراحی، فرمول بارلو (Barlow’s Formula) با اعمال ضرایب اطمینان به کار گرفته می‌شود:

• : حداقل ضخامت اسمی دیواره لوله (Nominal Wall Thickness)
• : فشار طراحی درون خط لوله (Internal Design Pressure)
• : قطر خارجی لوله (Outside Diameter)
• : حداقل تنش تسلیم مشخصه متریال لوله بر مبنای استاندارد API 5L (نظیر گرید X65 یا X70)
• : ضریب طراحی کلاس مکانی (Design Factor)؛ متغیر بین ۰.۷۲ (مناطق نامسکون) تا ۰.۴ (مناطق پرجمعیت شهری)
• : ضریب کیفیت درز جوش طولی (Longitudinal Joint Factor)
• : ضریب تصحیح دما (Temperature Derating Factor)

۲.۲. تأسیسات ایستگاه‌های تقویت فشار و تمیزکاری خطوط

• کمپرسورهای سانتریفیوژ: تأمین هد و جریان مورد نیاز برای جبران افت اصطکاکی در طول خطوط طولانی.
• سیستم‌های پیگ‌رانی (Pig Launcher & Receiver): تجهیزات ارسال و دریافت پیگ‌های تمیزکننده و پیگ‌های هوشمند (Smart PIG) جهت اسکن خوردگی، عیوب مکانیکی و اندازه‌گیری ضخامت دیواره بدون توقف جریان خط.

۲.۳. ذخیره‌سازی استراتژیک در مقیاس صنعتی

مخازن ذخیره‌سازی نفت خام بر اساس استاندارد API Standard 650 اجرا می‌شوند. دو مؤلفه کلیدی این تأسیسات عبارتند از:

• سقف‌های شناور (Floating Roofs): استفاده از درزگیرهای دوگانه الاستومری مکانیکی جهت جلوگیری از فرار ترکیبات فرار هیدروکربوری (VOC) و کاهش ضریب خطرات اشتعال.
• میکسرها و حفاظت کاتدی کف مخزن: نصب میکسرهای زاویه‌دار جانبی برای تعلیق رسوبات مومی و سیستم‌های آند فداشونده یا جریان اعمالی جهت جلوگیری از سوراخ‌شدگی کف مخزن (Bottom Plate Perforation).

۳. بخش پایین‌دستی (Downstream)؛ مهندسی فرآیند، پالایشگاه‌ها و پتروپالایشگاه‌ها

در بخش پایین‌دستی، هیدروکربن‌های خام با شکست‌های حرارتی، کاتالیستی و فرآیندهای خالص‌سازی به سوخت‌های باکیفیت و خوراک صنایع پتروشیمی تبدیل می‌شوند.

زنجیره تبدیل هیدروکربور در پالایشگاه و پتروپالایشگاه (Process Flow)

• گام ۱: نمک‌زدایی الکترواستاتیک (Desalting) حذف آب، نمک و ذرات فرساینده به کمک میدان الکتریکی ولتاژ بالا.
• گام ۲: برج تقطیر اتمسفری (CDU) جداسازی برش‌های سبک شامل گاز مایع، نفتا، نفت سفید و گازوئیل.
• گام ۳: برج تقطیر در خلاء (VDU) تفکیک ته‌مانده اتمسفری به نفت‌گاز سنگین، لوب‌کات و وکیوم باتوم در فشار منفی.
• گام ۴: تصفیه هیدروژنی (Hydrotreating) حذف گوگرد، نیتروژن و فلزات سنگین از برش‌ها مطابق استاندارد یورو ۵.
• گام ۵: ارتقای کاتالیستی (Catalytic Reforming & Isomerization) افزایش عدد اکتان بنزین و تولید آروماتیک‌ها.
• گام ۶: یکپارچه‌سازی پتروپالایشگاهی (Cracker & Derivatives) تبدیل مستقیم ته‌مانده‌های سنگین به اتیلن، پروپیلن و زنجیره پلیمرها.

۳.۱. واحدهای فرآیندی بحرانی پالایشگاه

• واحد شکست کاتالیستی سیال‌بستر (FCC): تبدیل مولکول‌های سنگین به برش‌های سبک در بستر سیال کاتالیست زئولیت در دمای بالای .
• واحد ایزومریزاسیون و رفرمینگ: بازآرایی ساختار خطی مولکول‌های هیدروکربوری به ساختارهای شاخه‌دار و حلقوی جهت رساندن عدد اکتان بنزین تولیدی به بالای ۹۵.

۳.۲. تحول به‌سوی پتروپالایشگاه‌ها (Petrochemical Refineries)

در پالایشگاه‌های کلاسیک، عمده محصولات سوخت‌محور (بنزین و گازوئیل) هستند. در مجتمع‌های نوین پتروپالایشگاهی، با یکپارچه‌سازی واحدهای Steam Cracker و Aromatics، بازده تولید محصولات پلیمری و شیمیایی با ارزش افزوده بالا تا مرز ۵۰ درصد خوراک ورودی افزایش می‌یابد که نقشی اساسی در سودآوری پایدار ایفا می‌کند.

۴. استانداردهای متالورژی، کنترل خوردگی و آزمون‌های غیرمخرب (NDT)

تجهیزات و خطوط لوله در شرایط سخت هیدرولیکی و شیمیایی (فشارهای بالا، دماهای متغیر و سیالات ترش خورنده) فعالیت می‌کنند. پایبندی به اصول متالورژی و تست‌های کنترل کیفی ضامن ایمنی کامل تأسیسات است. (برای مطالع بیشتر در این باره میتوانید به مقاله پیش‌راه اندازی و راه اندازی در پروژه‌های EPC نفت و گاز مراجعه فرمایید).

۴.۱. کنترل خوردگی در سرویس‌های ترش (NACE MR0175 / ISO 15156)

حضور سولفید هیدروژن () همراه با رطوبت منجر به آزادسازی هیدروژن اتمی و نفوذ آن به شبکه بلوری فولاد می‌شود. این پدیده دو خطر تخریبی بزرگ به دنبال دارد:

1. ترک‌خوردگی ناشی از هیدروژن (HIC): تورق و ایجاد تاول در ضخامت فولاد.
2. ترک‌خوردگی تنشی سولفیدی (SSC): شکست ناگهانی و فاجعه‌بار مقاطع جوش یا فلز پایه تحت تنش‌های مکانیکی.

برای خنثی‌سازی این خطرات، الزامات زیر در خرید متریال و ساخت اجباری است:

• سختی نهایی فولاد و ناحیه متأثر از حرارت جوش (HAZ) نباید از 22 HRC (معادل 250 HBW) تجاوز کند.
• درصد گوگرد در ترکیبات فولاد به کمتر از ۰.۰۰۲ درصد کاهش یافته و با عملیات تزریق کلسیم، ناخالصی‌ها کروی‌سازی می‌شوند.
• عملیات حرارتی پس از جوشکاری (PWHT) برای حذف تنش‌های پسماند در خطوط و مخازن اجرا می‌گردد.

۴.۲. ماتریس استانداردهای جوشکاری و روش‌های بازرسی غیرمخرب (NDT)

حوزه عملیاتی	کد استاندارد مبنا	روش‌های کلیدی NDT	حساسیت‌های کنترل کیفی
خطوط لوله انتقال	API Standard 1104	PAUT (امواج التراسونیک آرایه فازی)، RT (رادیوگرافی)	آزمون‌های خمش جانبی، مقاومت به ضربه چارپی در دمای زیر صفر و پذیرش عیوب بر مبنای ECA
پایپینگ پالایشگاهی	ASME B31.3	RT, UT, MPI (ذرات مغناطیسی), DPI (مایعات نافذ)	تهیه دستورالعمل‌های PQR/WPS، رعایت فاکتور کیفیت درز و کنترل ضخامت نهایی
مخازن تحت فشار	ASME Sec VIII Div 1/2	تست هیدروستاتیک با ۱.۳ برابر فشار طراحی، TOFD (پراش زمان‌پرواز)	گواهی‌نامه متریال Mill Test Certificate 3.1 طبق استاندارد EN 10204

۵. ماتریس مهندسی و مدیریت مگاپروژه‌های نفت و گاز در مدل EPC

اجرای پروژه‌های صنایع نفت و گاز معمولاً در قالب قراردادهای یکپارچه مهندسی، تأمین کالا، ساخت و راه‌اندازی (EPC) هدایت می‌شود:

فازهای کلیدی یک مگاپروژه هیدروکربوری

• مهندسی (Engineering):
  • مهندسی پایه (FEED): تدوین دیاگرام‌های فرآیندی (PFD)، موازنه جرم و انرژی (HMB) و چیدمان عمومی تأسیسات (Plot Plan).
  • مهندسی تفصیلی (Detail Design): تهیه نقشه‌های P&ID، مدل‌سازی سه‌بعدی تأسیسات در نرم‌افزارهای پایپینگ (E3D/PDMS)، آنالیز تنش لوله‌ها (Stress Analysis) و تهیه نقشه‌های اجرایی ایزومتریک.
• تأمین کالا (Procurement): تأمین تجهیزات حساس (پمپ‌های API 610، کمپرسورها، لوله‌های بدون درز آلیاژی، کنترل‌ولوها) از سازندگان مورد تأیید (Vendor List) کارفرما همراه با بازرسی فنی شخص ثالث (TPI).
• ساخت، نصب و پیش‌راه‌اندازی (Construction & Commissioning): عملیات اجرایی پایپ‌رک‌ها، نصب بویلرها و کانتینرهای کنترلی، اجرای تست‌های فشار، شست‌وشوی شیمیایی و هوابندی با گاز نیتروژن قبل از ورود اولین قطره خوراک هیدروکربوری.

هم‌افزایی چندرشته‌ای دیسیپلین‌های مهندسی در اجرای مگاپروژه‌ها

ساخت یک پالایشگاه، پتروپالایشگاه یا تأسیسات خطوط لوله، فراتر از یک پروژه مکانیکی خالص است. تحقق موفق این اهداف در گرو تلفیق هماهنگ چهار دیسیپلین زیرساختی زیر است:

دیسیپلین مهندسی	دامنه عملیات در پروژه‌های نفت و گاز	الزامات اجرایی و استانداردها
ابنیه و ژئوتکنیک سنگین	پایدارسازی ترنچ‌ها، فونداسیون‌های دینامیکی توربوکمپرسورها، سازه‌های بتنی پایپ‌رک، ساختمان‌های ضد انفجار	تحلیل ارتعاشات دینامیکی، مقاومت در برابر بار انفجار (Blast Proof Design) مطابق استانداردهای مقاوم‌سازی سازه‌ها

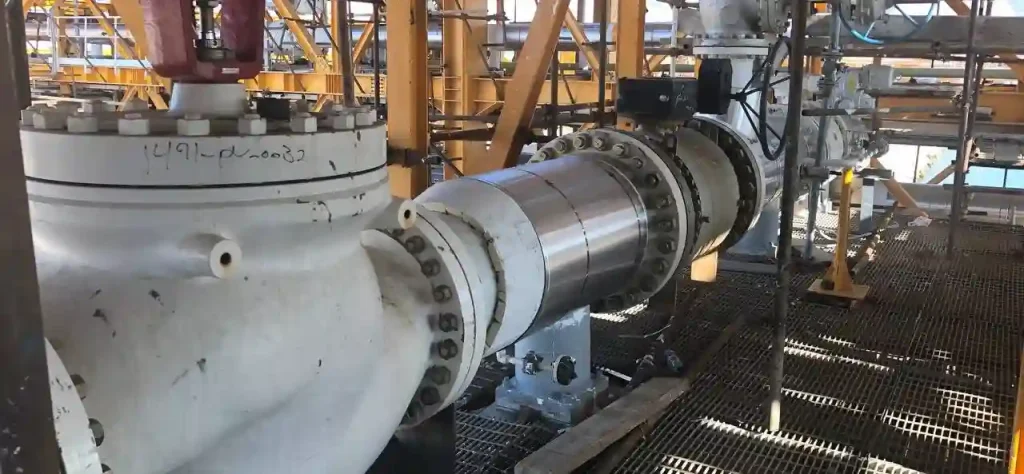

نفت، گاز و پایپینگ فرآیندی	لوله‌کشی آلیاژی صنعتی، برج‌های تقطیر، کاتالیست‌ها، عایق‌کاری حرارتی و برودتی، تست‌های هیدرواستاتیک	استانداردهای ASME B31.3، API 570 و دستورالعمل‌های جوشکاری آلیاژهای کروم-مولی و استنلس‌استیل
نیرو و سیستم‌های قدرت	احداث پست‌های برق فشار قوی، خطوط انتقال توان، ژنراتورهای اضطراری، ترانسفورماتورها، حفاظت باس‌بارها	رعایت کدهای IEC، ضدجرقه بودن تجهیزات (ATEX / Explosion Proof) در زون‌های پرخطر صفر، یک و دو
تأسیسات، ابزار دقیق و کنترل	سیستم‌های مانیتورینگ DCS، سامانه‌های قطع اضطراری (ESD)، سیستم‌های کشف حریق و گاز (F&G)	استانداردهای یکپارچگی ایمنی SIL 2/3، کالیبراسیون لوپ‌های ابزار دقیق و اتاق‌های کنترل مرکزی

جمع‌بندی؛ چشم‌انداز توسعه زیرساخت‌های نفت و گاز

صنعت نفت و گاز در مقطع حساس گذار به فناوری‌های مدرن فرآیندی، افزایش ضریب بازیافت میادین و بهینه‌سازی الگوی مصرف قرار دارد. حفظ پایداری شریان‌های انتقال انرژی و ساخت نسل نو پتروپالایشگاه‌ها مستلزم تلفیق دقیق علوم متالورژی، هیدرولیک و مدیریت پروژه‌های بزرگ مقیاس EPC است. حضور شرکت‌های مهندسی و پیمانکاری با صلاحیت‌های چندگانه و رتبه‌های رسمی ۱ در تمامی دیسیپلین‌های وابسته، اصلی‌ترین ضامن تحقق این اهداف با استانداردهای بدون نقص کیفی و ایمنی خواهد بود.
