تجهیزات ثابت (Static Equipment) در صنایع نفت و گاز؛ ستون‌های پنهان واحدهای فرآیندی

تصور کنید یک واحد پالایشگاهی پس از چند سال طراحی، خرید تجهیزات و عملیات ساخت، آماده راه‌اندازی شده است. تمام تجهیزات در محل نصب شده‌اند، خطوط فرآیندی تکمیل شده‌اند و تیم پروژه منتظر شروع تولید است.

اما در اولین تست عملکرد، مشخص می‌شود که یک مبدل حرارتی نمی‌تواند دمای خروجی مورد انتظار را تأمین کند. بررسی‌ها نشان می‌دهد مشکل نه از سیستم کنترل است و نه از تجهیزات دوار؛ بلکه یک تجهیز ثابت که در ظاهر هیچ حرکت مکانیکی ندارد، باعث کاهش ظرفیت کل واحد شده است.

این اتفاق در پروژه‌های نفت، گاز و پتروشیمی چندان دور از ذهن نیست. برخلاف تصور عمومی، تجهیزاتی مانند مخازن، برج‌ها، مبدل‌های حرارتی و جداکننده‌ها، اگرچه قطعه متحرکی ندارند، اما نقش حیاتی در عملکرد پایدار یک واحد فرآیندی ایفا می‌کنند.

تجهیزات ثابت (Static Equipment) بخش مهمی از زیر ساخت هر پروژه EPC (Engineering, Procurement & Construction) هستند و طراحی، ساخت و نگهداری صحیح آن‌ها مستقیماً بر ایمنی، قابلیت اطمینان و ظرفیت تولید تأثیر می‌گذارد.

در یک پالایشگاه یا مجتمع پتروشیمی، سیال قبل از رسیدن به تجهیزات دوار مانند پمپ‌ها و کمپرسورها، معمولاً از مجموعه‌ای از تجهیزات ثابت عبور می‌کند. اگر این مسیر به درستی طراحی نشده باشد، حتی بهترین تجهیزات دوار نیز نمی‌توانند عملکرد مطلوبی داشته باشند.

برای مطالعه سایر مقالات مرتبط میتوانید به سایت اکسیر صنعت باختری مراجعه فرمایید.

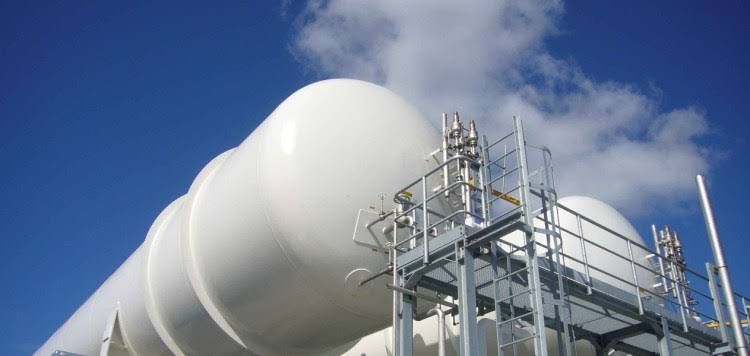

تجهیزات ثابت (Static Equipment) چیست؟

در پروژه‌های نفت و گاز، تجهیزات ثابت به تجهیزاتی گفته می‌شود که در زمان بهره‌برداری دارای حرکت مکانیکی اصلی نیستند و وظیفه آن‌ها معمولاً شامل نگهداری، جداسازی، انتقال حرارت، ذخیره‌سازی یا انجام فرآیندهای شیمیایی است.

برخلاف تجهیزات دوار (Rotating Equipment) مانند پمپ‌ها، کمپرسورها و توربین‌ها، تجهیزات ثابت بیشتر بر اساس طراحی مکانیکی، شرایط فرآیندی، انتخاب متریال و مقاومت در برابر فشار و دما ارزیابی می‌شوند.

برای مثال، یک مخزن جداکننده (Separator Vessel) ممکن است هیچ قطعه متحرکی نداشته باشد، اما عملکرد آن تعیین می‌کند که آیا گاز و مایع به‌درستی از یکدیگر جدا می‌شوند یا خیر.

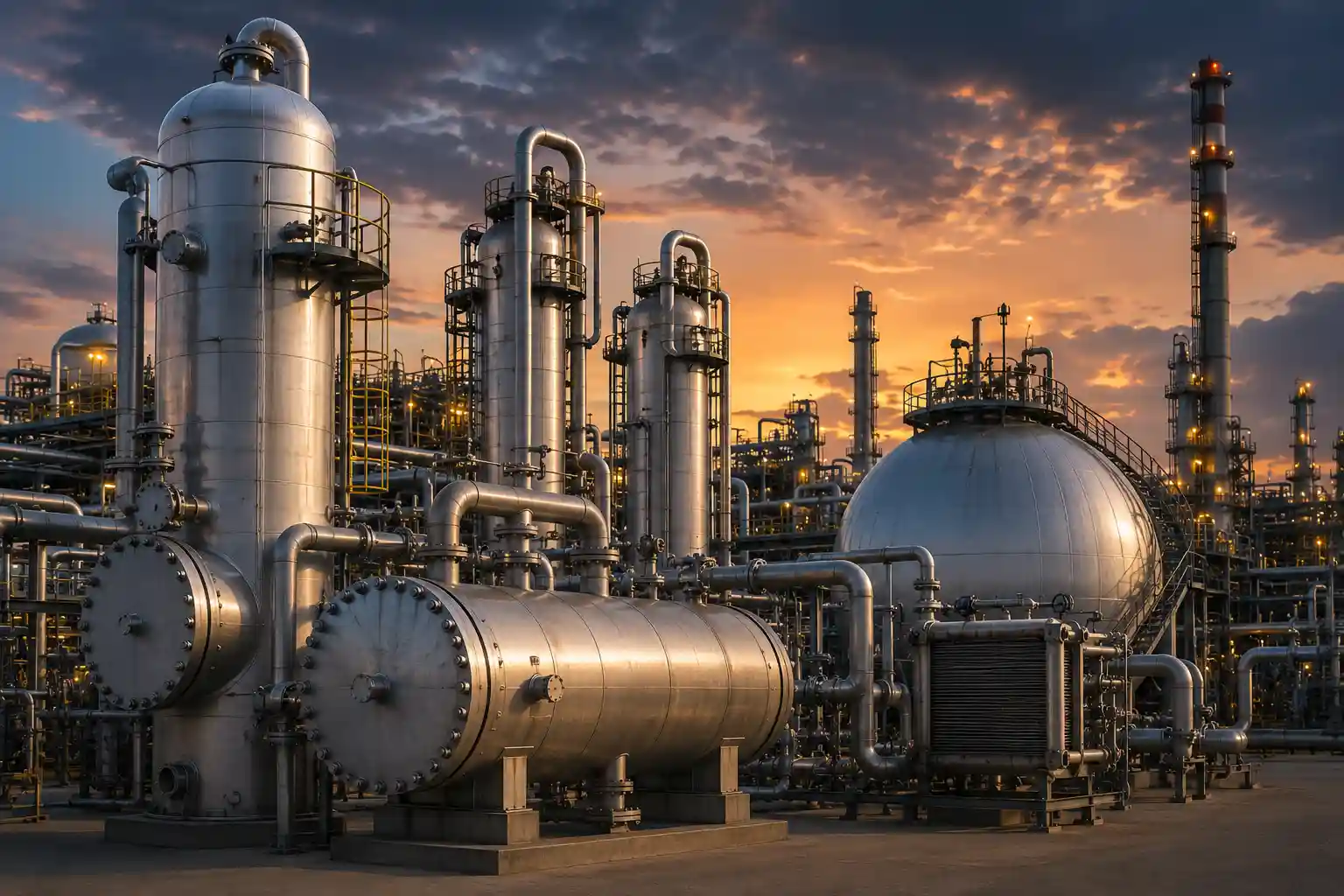

نمونه‌هایی از تجهیزات ثابت در صنایع نفت و گاز عبارت‌اند از:

• راکتورها (Reactors)
• مخازن فرآیندی (Process Vessels)
• مبدل‌های حرارتی (Heat Exchangers)
• برج‌های فرآیندی (Process Columns)
• مخازن ذخیره (Storage Tanks)
• فیلترها و جداکننده‌ها (Filters & Separators)

چرا تجهیزات ثابت در پروژه‌های نفت و گاز اهمیت دارند؟

در نگاه اول، ممکن است تجهیزات دوار به دلیل داشتن موتور، حرکت و پیچیدگی مکانیکی، مهم‌تر به نظر برسند. اما بسیاری از فرآیندهای اصلی یک واحد صنعتی بدون تجهیزات ثابت امکان‌پذیر نیستند.

نقش حیاتی در فرآیند تولید

تقریباً تمام واحدهای فرآیندی به تجهیزات ثابت وابسته هستند.

برای مثال، در یک واحد فرآورش گاز:

• جداکننده‌ها ناخالصی‌ها و مایعات همراه گاز را حذف می‌کنند.
• مبدل‌های حرارتی دما را کنترل می‌کنند.
• برج های فرآیندی عملیات جداسازی را انجام می‌دهند.

خرابی هرکدام از این تجهیزات می‌تواند باعث کاهش ظرفیت یا توقف کامل واحد شود.

ارتباط مستقیم با ایمنی فرآیند (Process Safety)

بخش زیادی از ریسک‌های ایمنی در صنایع نفت و گاز به تجهیزات تحت فشار مربوط می‌شود.

یک مخزن تحت فشار (Pressure Vessel) که طراحی یا بازرسی مناسبی نداشته باشد، می‌تواند در شرایط عملیاتی خطرات جدی ایجاد کند.

به همین دلیل طراحی و ساخت این تجهیزات معمولاً بر اساس استانداردهایی مانند:

• ASME Section VIII برای مخازن تحت فشار
• API 650 برای مخازن ذخیره
• API 510 برای بازرسی مخازن تحت فشار

انجام می شود.

انواع اصلی تجهیزات ثابت در صنایع نفت و گاز

مخازن فرآیندی (Process Vessels)

مخازن فرآیندی یکی از رایج‌ترین تجهیزات ثابت در واحدهای صنعتی هستند.

وظیفه اصلی آن‌ها معمولاً جداسازی، ذخیره موقت یا ایجاد شرایط مناسب برای انجام یک فرآیند است.

یکی از نمونه‌های مهم، جداکننده سه‌ فازی (Three Phase Separator) است.

فرض کنید نفت خام ورودی به یک واحد فرآورش دارای ترکیبی از:

• نفت
• گاز
• آب

باشد.

این تجهیز باید بتواند این سه فاز را با حداقل افت فشار و بیشترین راندمان از یکدیگر جدا کند.

طراحی این تجهیزات به پارامترهایی مانند:

• فشار عملیاتی
• دمای فرآیند
• زمان ماند (Residence Time)
• جنس سیال

وابسته است.

مخازن ذخیره (Storage Tanks)

مخازن ذخیره برای نگهداری مواد اولیه، محصولات نهایی یا سیالات جانبی استفاده می‌ شوند.

در صنایع نفت و گاز، انتخاب نوع مخزن اهمیت زیادی دارد.

برای مثال:

• مخزن سقف ثابت (Fixed Roof Tank)
• مخزن سقف شناور (Floating Roof Tank)

هرکدام برای شرایط خاصی از سیال مورد استفاده قرار می‌گیرند.

در ذخیره‌ سازی محصولات فرار مانند نفت خام، کنترل تبخیر اهمیت زیادی دارد و طراحی سقف شناور می‌تواند میزان انتشار بخارات را کاهش دهد. استاندارد API 650 یکی از مراجع اصلی طراحی مخازن ذخیره اتمسفریک است.

مبدل‌های حرارتی (Heat Exchangers)

مبدل های حرارتی از مهم‌ترین تجهیزات ثابت در واحدهای فرآیندی هستند.

وظیفه آن‌ها انتقال حرارت بین دو سیال بدون مخلوط شدن آن‌ها است.

برای مثال، در یک پالایشگاه، گرمای یک جریان خروجی داغ می‌ تواند برای پیش‌گرم کردن خوراک ورودی استفاده شود. این کار باعث کاهش مصرف انرژی و افزایش راندمان واحد می‌شود.

رایج ترین نوع مبدل در صنایع نفت و گاز:

مبدل پوسته و لوله (Shell & Tube Heat Exchanger) است.

عوامل مهم در عملکرد این تجهیزات:

• ضریب انتقال حرارت
• رسوب‌گذاری (Fouling)
• خوردگی
• اختلاف دمای طراحی

هستند.

استانداردهای TEMA و ASME در طراحی و ساخت این تجهیزات کاربرد گسترده‌ای دارند.

برج‌های فرآیندی (Process Columns)

برج‌های فرآیندی یکی از پیچیده‌ترین تجهیزات ثابت در صنایع نفت و پتروشیمی هستند.

این تجهیزات برای جداسازی اجزای مختلف یک سیال بر اساس تفاوت در خواص فیزیکی آن‌ها استفاده می‌شوند.

نمونه‌های رایج:

• برج تقطیر (Distillation Column)
• برج جذب (Absorber)
• برج احیاکننده (Regenerator)
• برج عریان‌ساز (Stripper)

داخل این تجهیزات معمولاً از:

• سینی‌ها (Trays)
• پکینگ‌ها (Packings)
• توزیع‌کننده‌های جریان (Distributors)

استفاده می‌شود.

طراحی نادرست داخلی برج می‌تواند باعث کاهش راندمان جداسازی و افزایش هزینه‌های عملیاتی شود.

فیلترها و جداکننده‌ها (Filters & Separators)

در بسیاری از واحد های صنعتی، حذف ذرات جامد یا قطرات مایع قبل از ورود سیال به تجهیزات حساس ضروری است. برای مثال، قبل از ورود گاز به یک کمپرسور، معمولاً از اسکرابر یا جداکننده استفاده می‌شود تا قطرات مایع حذف شوند. وجود مایع در ورودی کمپرسور می‌تواند باعث آسیب شدید به پره‌ها و اجزای داخلی تجهیز شود.

طراحی تجهیزات ثابت در پروژه‌های EPC

یک تجهیز ثابت ممکن است سال ها بدون مشکل کار کند، اما یک خطای کوچک در طراحی می‌تواند باعث توقف طولانی واحد شود. در پروژه‌های EPC، طراحی تجهیزات ثابت معمولاً بر اساس ترکیبی از الزامات فرآیندی و مکانیکی انجام می‌شود.

مهم‌ترین پارامترهای طراحی عبارت‌اند از:

فشار و دمای طراحی

تجهیز باید بتواند شرایط عملیاتی و همچنین شرایط بحرانی احتمالی را تحمل کند.

انتخاب فشار طراحی کمتر از مقدار واقعی می‌تواند خطرات ایمنی ایجاد کند.

انتخاب متریال (Material Selection)

یکی از مهم‌ترین تصمیمات در طراحی تجهیزات ثابت، انتخاب جنس مناسب است. برای مثال، سیالات حاوی سولفید هیدروژن (H₂S) یا ترکیبات خورنده ممکن است نیازمند استفاده از آلیاژهای مقاوم در برابر خوردگی باشند. در این بخش استانداردهایی مانند NACE برای کنترل مسائل خوردگی اهمیت دارند.

طراحی مکانیکی و ضخامت‌سنجی

بدنه تجهیزات باید در برابر:

• فشار داخلی
• بارهای خارجی
• وزن تجهیزات داخلی
• تنش‌های حرارتی

مقاومت کافی داشته باشد.

در مخازن تحت فشار، محاسبات مکانیکی معمولاً بر اساس الزامات ASME Section VIII انجام می‌شود.

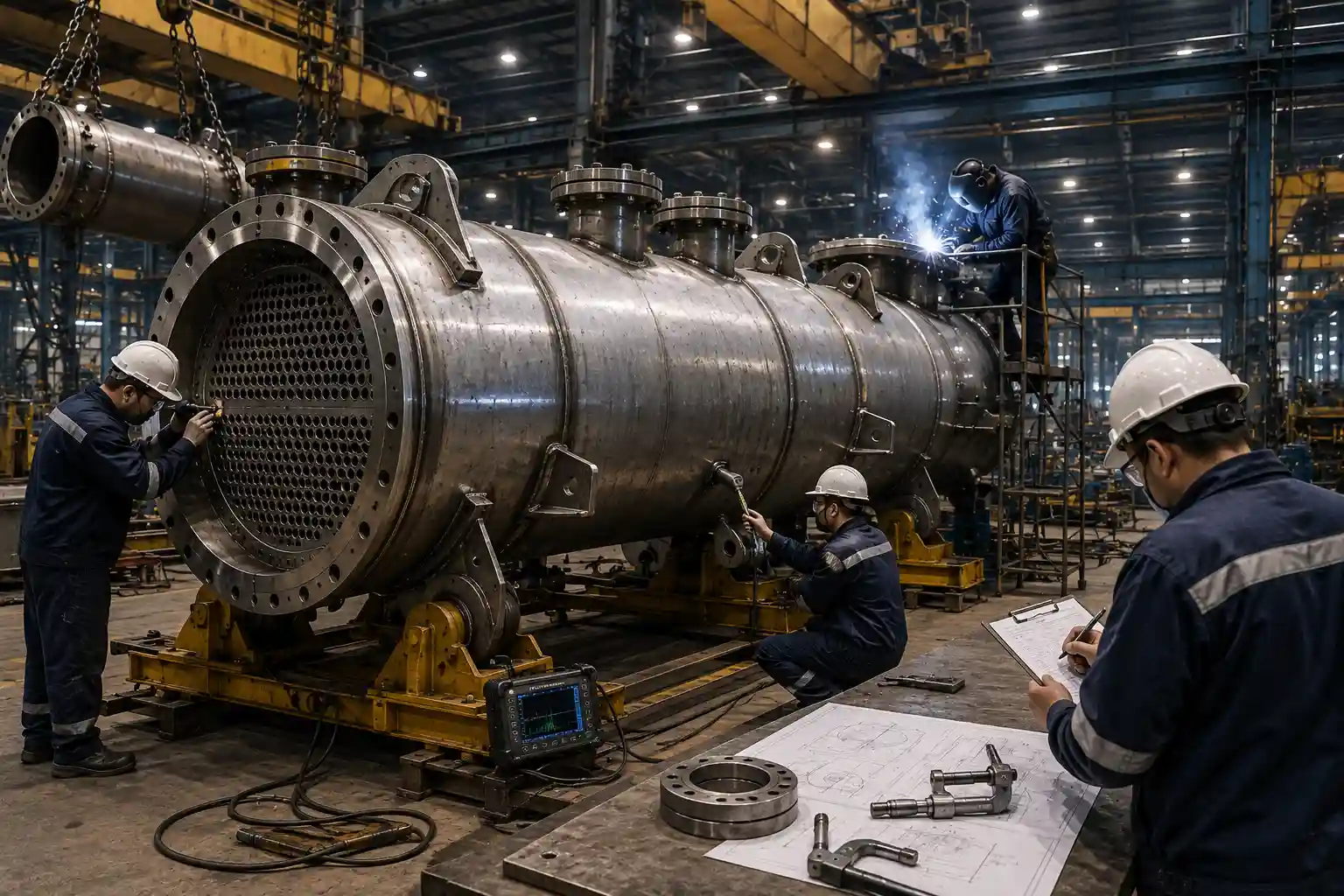

ساخت و کنترل کیفیت تجهیزات ثابت (Static Equipment)

در پروژه‌های EPC، طراحی مناسب یک تجهیز تنها آغاز مسیر است. حتی اگر محاسبات مهندسی به‌درستی انجام شده باشد، کیفیت ساخت و کنترل فرآیند تولید نقش تعیین‌کننده‌ای در عملکرد نهایی تجهیز دارد.

تصور کنید یک مخزن تحت فشار پس از چند سال طراحی و ساخت به سایت منتقل شده است، اما در زمان تست نهایی مشخص می‌شود یکی از نواحی جوش دارای عیب داخلی است. این مشکل نه‌تنها باعث تأخیر در راه‌اندازی می‌شود، بلکه ممکن است هزینه‌های سنگینی برای تعمیر، بازرسی مجدد و تأخیر پروژه ایجاد کند.

به همین دلیل، تجهیزات ثابت معمولاً تحت برنامه های دقیق کنترل کیفیت (Quality Control) و تضمین کیفیت (Quality Assurance) ساخته می‌شوند.

مراحل اصلی ساخت شامل موارد زیر است:

ساخت بدنه و اجزای اصلی تجهیز

اولین مرحله، آماده سازی ورق‌ها، عدسی‌ها (Heads)، نازل‌ها (Nozzles) و قطعات داخلی تجهیز است.

در این مرحله مواردی مانند:

• ضخامت ورق‌ها
• مشخصات متریال
• گواهی مواد اولیه (Material Certificate)
• ابعاد و تلرانس‌ها

بررسی می‌شوند.

برای مثال، در ساخت یک برج تقطیر، کوچک‌ترین خطا در نصب نازل‌ها یا اجزای داخلی می‌تواند باعث اختلال در عملکرد فرآیندی تجهیز شود.

جوشکاری و کنترل کیفیت اتصالات

جوشکاری یکی از حساس‌ترین مراحل ساخت تجهیزات ثابت است. اتصالات جوشی باید بتوانند سال‌ها فشار و دمای عملیاتی را تحمل کنند. به همین دلیل قبل از شروع عملیات، روش جوشکاری در قالب مشخصات روش جوشکاری (Welding Procedure Specification – WPS) تعریف و تأیید می‌شود. همچنین صلاحیت جوشکاران از طریق آزمون‌های مربوطه بررسی می‌شود.

آزمون‌های غیرمخرب (Non-Destructive Testing – NDT)

یکی از مهم‌ترین بخش‌های کنترل کیفیت تجهیزات ثابت، انجام آزمون‌های غیرمخرب است.

هدف این تست‌ ها، شناسایی عیوب بدون آسیب زدن به تجهیز است.

رایج ترین روش‌ها عبارت‌اند از:

روش تست	کاربرد
تست رادیوگرافی (RT)	بررسی عیوب داخلی جوش
تست اولتراسونیک (UT)	شناسایی ترک‌ها و ناپیوستگی‌ها
تست مایع نافذ (PT)	بررسی ترک‌های سطحی
تست ذرات مغناطیسی (MT)	شناسایی عیوب سطحی در مواد مغناطیسی

این تست‌ها به‌خصوص در تجهیزات تحت فشار اهمیت بالایی دارند.

تست هیدرواستاتیک (Hydrostatic Test)

قبل از تحویل تجهیز به سایت، بسیاری از تجهیزات ثابت تحت تست فشار قرار می گیرند.

در تست هیدرواستاتیک، تجهیز با آب پر شده و تحت فشاری بالاتر از فشار طراحی آزمایش می‌شود.

هدف این تست:

• بررسی مقاومت مکانیکی تجهیز
• اطمینان از عدم وجود نشتی
• تأیید کیفیت ساخت

است.

برای مثال، یک مخزن فرآیندی که قرار است در فشار بالا کار کند، باید قبل از ورود به سرویس واقعی توانایی تحمل شرایط طراحی را داشته باشد.

نقش تجهیزات ثابت در راه‌اندازی پروژه (Commissioning)

بسیاری تصور می‌کنند مرحله راه‌اندازی بیشتر مربوط به تجهیزات دوار مانند پمپ و کمپرسور است، اما تجهیزات ثابت نیز نقش مهمی در این مرحله دارند.

قبل از ورود واحد به سرویس، باید اطمینان حاصل شود که تجهیزات ثابت آماده بهره‌برداری هستند.

فعالیت‌های رایج شامل:

• تمیزکاری داخلی تجهیزات
• بررسی عدم وجود اجسام خارجی (Foreign Material)
• تست نشتی
• بررسی شیرآلات و نازل‌ها
• کنترل مدارک Vendor

است.

برای مثال، یک مخزن جداکننده گاز قبل از راه‌اندازی باید از نظر تمیزی داخلی، عملکرد شیرهای متصل و صحت ابزار دقیق مورد بررسی قرار گیرد.

وجود یک جسم خارجی کوچک داخل مخزن می‌تواند در زمان بهره‌برداری باعث گرفتگی مسیر یا آسیب به تجهیزات پایین‌دست شود.

مشکلات رایج تجهیزات ثابت در بهره‌برداری

اگرچه تجهیزات ثابت معمولاً عمر طولانی دارند، اما در طول زمان تحت تأثیر عوامل مختلفی قرار می‌گیرند.

مهم‌ترین مشکلات عبارت‌اند از:

خوردگی داخلی (Internal Corrosion)

خوردگی یکی از اصلی‌ترین تهدیدهای تجهیزات ثابت در صنایع نفت و گاز است.

سیالاتی که شامل:

• آب
• سولفید هیدروژن (H₂S)
• دی‌اکسید کربن (CO₂)
• مواد شیمیایی خورنده

هستند، می‌توانند باعث کاهش ضخامت بدنه تجهیزات شوند.

برای کنترل این مشکل معمولاً از روش‌هایی مانند:

• انتخاب متریال مناسب
• پوشش‌های محافظ
• تزریق مواد بازدارنده خوردگی (Corrosion Inhibitor)
• بازرسی دوره‌ای

استفاده می‌شود.

رسوب‌گذاری در مبدل‌های حرارتی (Heat Exchanger Fouling)

یکی از مشکلات رایج مبدل‌های حرارتی، کاهش انتقال حرارت به دلیل تشکیل رسوب است.

تصور کنید یک مبدل حرارتی در پالایشگاه پس از چند ماه کار، به دلیل تجمع رسوبات نمی‌تواند دمای مورد نیاز فرآیند را تأمین کند.

نتیجه این اتفاق:

• کاهش راندمان واحد
• افزایش مصرف انرژی
• کاهش ظرفیت تولید

خواهد بود.

به همین دلیل، برنامه‌های تمیزکاری و پایش عملکرد مبدل‌ها اهمیت زیادی دارند.

ترک و آسیب‌های مکانیکی

تغییرات مکرر دما و فشار می‌تواند باعث ایجاد تنش در تجهیزات شود.

پدیده‌هایی مانند:

• خستگی فلزی (Fatigue)
• ترک ناشی از تنش خوردگی (Stress Corrosion Cracking)
• تغییر شکل مکانیکی

باید در برنامه‌های بازرسی مورد توجه قرار گیرند.

تفاوت تجهیزات ثابت (Static Equipment) و تجهیزات دوار (Rotating Equipment)

در پروژه‌های نفت و گاز، این دو گروه معمولاً مکمل یکدیگر هستند.

ویژگی	تجهیزات ثابت (Static Equipment)	تجهیزات دوار (Rotating Equipment)
حرکت مکانیکی	ندارد	دارد
نمونه تجهیزات	مخزن، برج، مبدل	پمپ، کمپرسور، توربین
تمرکز طراحی	فشار، دما، خوردگی	ارتعاش، روانکاری، عملکرد مکانیکی
خرابی رایج	خوردگی، نشتی، ترک	سایش، ارتعاش، خرابی یاتاقان
نگهداری	بازرسی و پایش ضخامت	تعمیرات مکانیکی و پایش وضعیت

اهمیت مدیریت چرخه عمر تجهیزات ثابت (Asset Life Cycle Management)

یک تجهیز ثابت فقط در زمان طراحی و ساخت نیازمند توجه نیست.

مدیریت صحیح چرخه عمر شامل:

• بازرسی دوره‌ای
• ثبت سوابق عملکرد
• پایش خوردگی
• برنامه تعمیرات
• ارزیابی سلامت تجهیز (Fitness For Service)

است. استاندارد هایی مانند API 510، API 570 و API 580 در زمینه بازرسی و مدیریت ریسک تجهیزات تحت فشار و خطوط فرآیندی کاربرد گسترده‌ای دارند.

جمع‌بندی

تجهیزات ثابت (Static Equipment) شاید مانند کمپرسورها و پمپ‌ها حرکت نکنند، اما بخش مهمی از عملکرد هر واحد نفت، گاز و پتروشیمی به آن‌ها وابسته است.

مخازن، مبدل‌های حرارتی، برج‌ها و جداکننده‌ها وظایف اصلی فرآیندی مانند جداسازی، انتقال حرارت و کنترل شرایط عملیاتی را بر عهده دارند.

موفقیت این تجهیزات از مرحله طراحی آغاز می‌شود و تا ساخت، کنترل کیفیت، راه‌اندازی و بهره‌برداری ادامه پیدا می‌کند.

در پروژه‌های EPC، توجه به جزئیاتی مانند انتخاب متریال، کیفیت جوشکاری، تست‌های غیرمخرب و برنامه بازرسی دوره‌ای، تفاوت میان یک تجهیز قابل اعتماد و یک عامل توقف تولید را مشخص می‌کند.

یک تجهیز ثابت زمانی ارزش واقعی خود را نشان می‌دهد که بتواند سال‌ها بدون ایجاد ریسک ایمنی و کاهش راندمان، در قلب فرآیند صنعتی کار کند.
