فونداسیون تجهیزات سنگین در پروژه‌های نفت و گاز

در پروژه‌های نفت، گاز، پالایشگاهی و پتروشیمی، عملکرد مطمئن تجهیزات فرآیندی تنها به کیفیت ساخت آن‌ها وابسته نیست، بلکه به زیرساختی بستگی دارد که این تجهیزات روی آن نصب می‌شوند. فونداسیون تجهیزات سنگین، بارهای استاتیکی و دینامیکی را به زمین منتقل می‌کند و پایداری تجهیز را در طول سال‌ها بهره‌برداری تضمین می‌کند. هرگونه ضعف در اجرای این بخش می‌تواند منجر به نشست نامتقارن، افزایش ارتعاش، کاهش عمر تجهیزات و حتی توقف تولید شود.

برخلاف تصور رایج، اجرای فونداسیون تنها به بتن‌ریزی محدود نمی‌شود. این فرآیند از مطالعات ژئوتکنیک آغاز می‌شود و با آماده‌سازی سایت، عملیات خاکی، حفاری، اجرای شمع در صورت نیاز، بتن‌ریزی، کنترل کیفیت و در نهایت نصب تجهیزات ادامه پیدا می‌کند. هر مرحله به ماشین‌آلات تخصصی، نیروی اجرایی مجرب و رعایت استانداردهای فنی نیاز دارد.

در پروژه‌های EPC، اجرای صحیح فونداسیون نه‌تنها کیفیت ساخت را افزایش می‌دهد، بلکه ریسک تأخیر، دوباره‌کاری و هزینه‌های تعمیرات آینده را نیز کاهش می‌دهد. به همین دلیل، پیمانکاران صنعتی از همان ابتدای پروژه، برنامه‌ریزی دقیقی برای عملیات عمرانی و تجهیز کارگاه انجام می‌دهند.

در این مقاله، فرآیند اجرای فونداسیون تجهیزات سنگین را از نگاه یک پروژه واقعی نفت و گاز بررسی می‌کنیم؛ از نخستین مطالعات زمین تا آماده شدن بستر برای نصب تجهیزات فرآیندی.

برای مطالعه سایر مقالات مرتبط میتوانید به رسانه ی اکسیرصنعت مراجعه کنید.

اهمیت اجرای فونداسیون در پروژه‌های نفت و گاز

در پروژه‌های صنعتی، بسیاری از تجهیزات وزن بسیار بالایی دارند و در زمان بهره‌برداری نیز تحت بارهای متغیر قرار می‌گیرند. تجهیزاتی مانند:

• مخازن ذخیره
• برج‌های تقطیر
• کمپرسورها
• پمپ‌های صنعتی
• مبدل‌های حرارتی
• راکتورها
• اسکیدهای فرآیندی
• تجهیزات دوار

همگی به فونداسیونی نیاز دارند که بتواند علاوه بر تحمل وزن تجهیز، نیروهای ناشی از ارتعاش، باد، تغییرات دمایی و شرایط بهره‌برداری را نیز به‌صورت ایمن به زمین منتقل کند.

در پروژه‌های پالایشگاهی و نفت و گاز، معمولاً کیفیت اجرای فونداسیون از چند جهت ارزیابی می‌شود:

• ظرفیت باربری مناسب خاک
• کنترل دقیق تراز و ابعاد
• کیفیت بتن و آرماتوربندی
• کنترل نشست
• مقاومت در برابر بارهای دینامیکی
• آماده بودن بستر برای نصب دقیق تجهیزات

هرگونه خطا در این مراحل می‌تواند باعث بروز مشکلاتی شود که اصلاح آن‌ها پس از نصب تجهیزات بسیار پرهزینه و زمان‌بر خواهد بود.

مراحل اجرای فونداسیون

مرحله اول؛ مطالعات ژئوتکنیک، پایه تصمیم‌گیری‌های اجرایی

هیچ پروژه صنعتی نباید بدون شناخت دقیق شرایط زمین آغاز شود. مطالعات ژئوتکنیک، نخستین گام در اجرای فونداسیون است و اطلاعات لازم برای انتخاب روش اجرا را در اختیار تیم مهندسی قرار می‌دهد.

در این مرحله، عواملی مانند نوع لایه‌های خاک، ظرفیت باربری، عمق لایه‌های مقاوم، سطح آب زیرزمینی، احتمال نشست و ویژگی‌های مکانیکی خاک بررسی می‌شوند. نتایج این مطالعات مشخص می‌کند که آیا فونداسیون سطحی پاسخگوی نیاز پروژه است یا باید از شمع‌های بتنی یا فولادی استفاده شود.

برای انجام این مطالعات، معمولاً عملیات حفاری اکتشافی و نمونه‌برداری از خاک انجام می‌شود. کیفیت این اطلاعات، تأثیر مستقیمی بر انتخاب روش اجرای فونداسیون و ماشین‌آلات مورد نیاز دارد.

مرحله دوم؛ آماده‌سازی سایت و تجهیز کارگاه

پس از تأیید مطالعات ژئوتکنیک، عملیات اجرایی با آماده‌سازی سایت آغاز می‌شود. هدف این مرحله، فراهم کردن شرایط مناسب برای اجرای ایمن و منظم عملیات عمرانی است.

فعالیت‌های اصلی این بخش شامل موارد زیر است:

• پاکسازی محل پروژه
• حذف موانع و لایه‌های نامناسب خاک
• ایجاد راه‌های دسترسی ماشین‌آلات
• تعیین محدوده اجرای فونداسیون
• تجهیز کارگاه و استقرار ماشین‌آلات
• آماده‌سازی محل دپوی مصالح

در پروژه‌های بزرگ نفت و گاز، برنامه‌ریزی مناسب برای استقرار ماشین‌آلات باعث کاهش تداخل عملیات و افزایش بهره‌وری می‌شود. به همین دلیل، چیدمان تجهیزات، مسیر تردد ماشین‌آلات و محل انبار مصالح از همان ابتدا با دقت طراحی می‌شود.

مرحله سوم؛ عملیات خاکی و آماده‌سازی بستر فونداسیون

پس از تجهیز کارگاه، عملیات خاکی آغاز می‌شود. این مرحله شامل خاک‌برداری، تسطیح، اصلاح بستر و متراکم‌سازی خاک است و نقش تعیین‌کننده‌ای در عملکرد فونداسیون دارد.

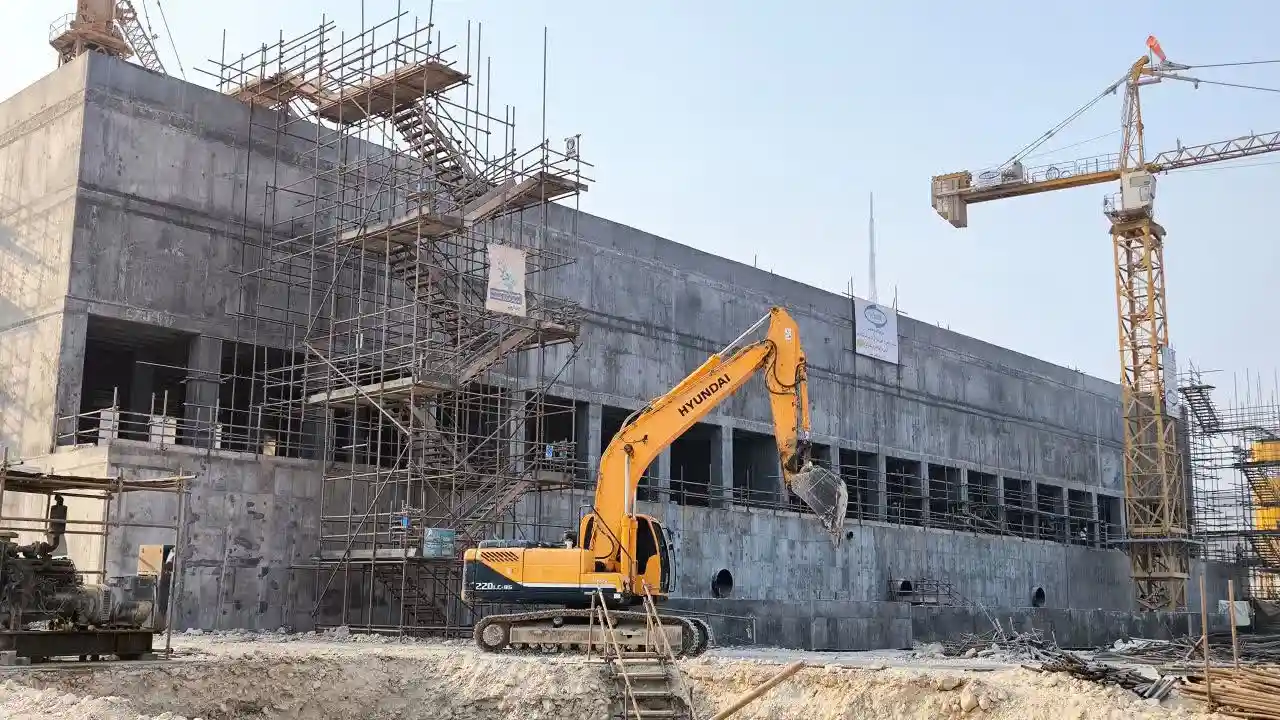

در این بخش، ماشین‌آلاتی مانند بیل مکانیکی (Excavator)، بولدوزر (Bulldozer)، لودر (Wheel Loader)، گریدر (Motor Grader) و غلتک (Roller) به کار گرفته می‌شوند تا بستر پروژه مطابق مشخصات فنی آماده شود.

یکی از مهم‌ترین اقدامات در این مرحله، کنترل تراکم خاک است. اگر خاک به تراکم مورد نیاز نرسد، احتمال نشست ناهمگون فونداسیون افزایش می‌یابد و این موضوع می‌تواند بر عملکرد تجهیزاتی مانند کمپرسورها، پمپ‌ها و مخازن اثر منفی بگذارد.

در پروژه‌هایی که شرایط خاک مناسب نیست، ممکن است عملیات اصلاح بستر، جایگزینی خاک یا اجرای شمع به‌عنوان راهکار تقویت فونداسیون در نظر گرفته شود.

حفاری عمرانی؛ نخستین گام برای اجرای ایمن فونداسیون

پس از پایان عملیات خاک‌برداری و آماده‌سازی اولیه سایت، اجرای فونداسیون وارد مرحله‌ای می‌شود که دقت آن بر تمام مراحل بعدی پروژه اثر می‌گذارد. در این مرحله، عملیات حفاری با هدف آماده‌سازی بستر فونداسیون، انجام مطالعات تکمیلی ژئوتکنیک یا اجرای شمع آغاز می‌شود.

در پروژه‌های پالایشگاهی، ایستگاه‌های تقویت فشار، مخازن ذخیره و واحدهای فرآیندی، حفاری بخشی از عملیات عمرانی محسوب می‌شود و نباید آن را با حفاری چاه‌های نفت و گاز اشتباه گرفت. هدف این عملیات، ایجاد بستری پایدار برای اجرای فونداسیون و انتقال مطمئن بار سازه به لایه‌های مقاوم خاک است.

نوع ماشین‌آلات مورد استفاده در این مرحله به عواملی مانند عمق حفاری، شرایط ژئوتکنیکی، نوع فونداسیون و روش اجرای پروژه بستگی دارد. در زمین‌های متراکم یا دارای لایه‌های سنگی، استفاده از تجهیزات حفاری با گشتاور بالا و سیستم‌های کنترل دقیق، کیفیت عملیات را به‌طور محسوسی افزایش می‌دهد.

یکی از مهم‌ترین مزایای استفاده از ماشین‌آلات حفاری مدرن، کاهش خطاهای اجرایی و امکان کنترل دقیق عمق، قطر و راستای حفاری است. این موضوع به‌ویژه در پروژه‌هایی که تجهیزات سنگین با تلرانس نصب محدود دارند، اهمیت زیادی پیدا می‌کند.

اجرای شمع

همه پروژه‌ها شرایط یکسانی ندارند. در بسیاری از سایت‌های صنعتی، ظرفیت باربری خاک برای تحمل وزن تجهیزات سنگین کافی نیست یا لایه‌های مقاوم در عمق بیشتری قرار دارند. در چنین شرایطی، اجرای شمع به‌عنوان یکی از مطمئن‌ترین روش‌های بهسازی فونداسیون انتخاب می‌شود.

شمع‌ها وظیفه دارند بار سازه را از لایه‌های ضعیف سطحی عبور داده و به لایه‌های مقاوم‌تر خاک یا سنگ منتقل کنند. این روش علاوه بر افزایش ظرفیت باربری، احتمال نشست نامتقارن را کاهش می‌دهد و عملکرد بلندمدت سازه را بهبود می‌بخشد.

در پروژه‌های نفت و گاز، استفاده از شمع معمولاً برای فونداسیون تجهیزات فرآیندی، مخازن، سازه‌های فلزی سنگین، واحدهای پمپاژ و ساختمان‌های صنعتی رایج است؛ تجهیزاتی که علاوه بر وزن زیاد، در طول بهره‌برداری تحت بارهای متغیر و ارتعاشی نیز قرار دارند.

نقش دستگاه شمع‌کوب (Piling Rig) در افزایش کیفیت اجرای فونداسیون

دستگاه شمع‌کوب (Piling Rig) یکی از مهم‌ترین ماشین‌آلات اجرای فونداسیون عمیق است. این دستگاه با استفاده از سامانه‌های هیدرولیکی و تجهیزات حفاری، امکان نصب دقیق شمع‌های بتنی یا فولادی را فراهم می‌کند.

در پروژه‌های صنعتی، دقت در موقعیت شمع، کنترل عمق اجرا، حفظ شاقولی و کیفیت بتن‌ریزی از عوامل تعیین‌کننده در عملکرد نهایی فونداسیون هستند. به همین دلیل، استفاده از ماشین‌آلات مدرن شمع‌کوبی، علاوه بر افزایش سرعت اجرا، کیفیت نهایی پروژه را نیز ارتقا می‌دهد.

اکسیر صنعت باختری با بهره‌گیری از تجهیزات تخصصی شمع‌کوبی و تیم‌های اجرایی مجرب، تاکنون بیش از ۲۷۶۰ متر طول شمع بتنی و فولادی را در پروژه‌های عمرانی و صنعتی اجرا کرده است. این تجربه نشان‌دهنده توانمندی مجموعه در اجرای فونداسیون پروژه‌هایی است که دقت، پایداری و کنترل کیفیت در آن‌ها اهمیت بالایی دارد.

بتن مگر

پس از پایان عملیات حفاری یا اجرای شمع، بستر فونداسیون برای بتن مگر آماده می‌شود. اگرچه ضخامت این لایه معمولاً کم است، اما نقش مهمی در کیفیت اجرای فونداسیون دارد.

بتن مگر سطحی یکنواخت و تمیز برای آرماتوربندی فراهم می‌کند، از تماس مستقیم بتن سازه‌ای با خاک جلوگیری می‌کند و امکان کنترل دقیق ابعاد و تراز فونداسیون را افزایش می‌دهد.

در پروژه‌های صنعتی، اجرای صحیح بتن مگر باعث کاهش آلودگی بتن اصلی، افزایش دوام فونداسیون و بهبود کیفیت عملیات اجرایی می‌شود.

آرماتوربندی و قالب‌بندی؛ تضمین عملکرد سازه در بلندمدت

پس از آماده شدن بستر، آرماتوربندی مطابق نقشه‌های اجرایی انجام می‌شود. در این مرحله، محل قرارگیری میلگردها، فاصله آن‌ها، پوشش بتنی و جانمایی صفحات مهاری (Anchor Bolts) با دقت کنترل می‌شود.

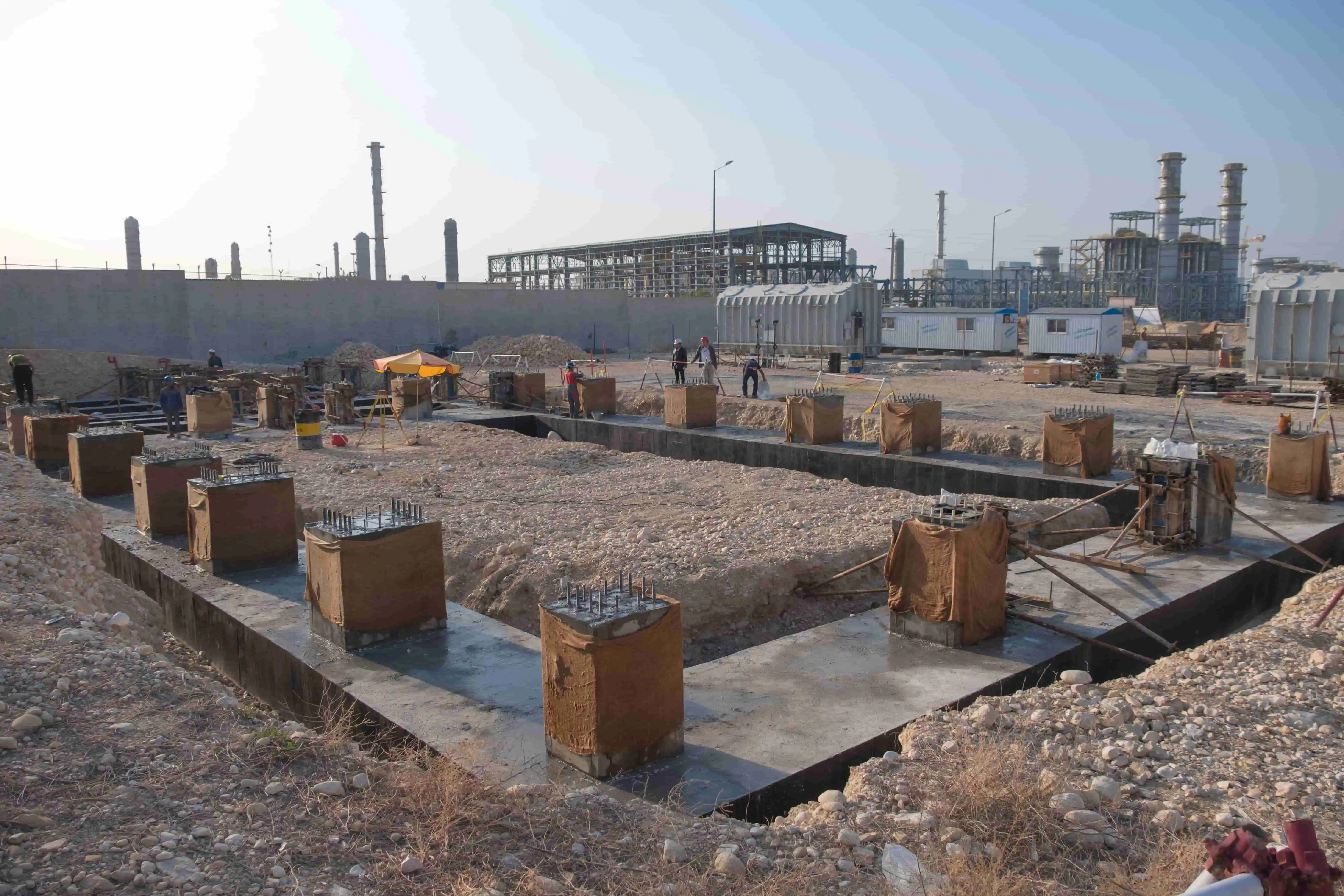

در فونداسیون تجهیزات صنعتی، موقعیت دقیق انکربولت‌ها اهمیت بسیار زیادی دارد؛ زیرا کوچک‌ترین خطا در جانمایی آن‌ها می‌تواند فرآیند نصب تجهیزات را با مشکل مواجه کند و نیاز به اصلاحات پرهزینه ایجاد کند.

هم‌زمان، قالب‌بندی نیز باید به گونه‌ای اجرا شود که ابعاد نهایی فونداسیون، کیفیت سطح بتن و تراز نهایی مطابق مشخصات طراحی باشد.

بتن‌ریزی؛ مرحله‌ای که کیفیت فونداسیون را تثبیت می‌کند

بتن‌ریزی یکی از حساس‌ترین مراحل اجرای فونداسیون است. در پروژه‌های نفت و گاز، معمولاً حجم بتن زیاد است و لازم است عملیات به‌صورت پیوسته انجام شود تا از ایجاد درز سرد جلوگیری شود.

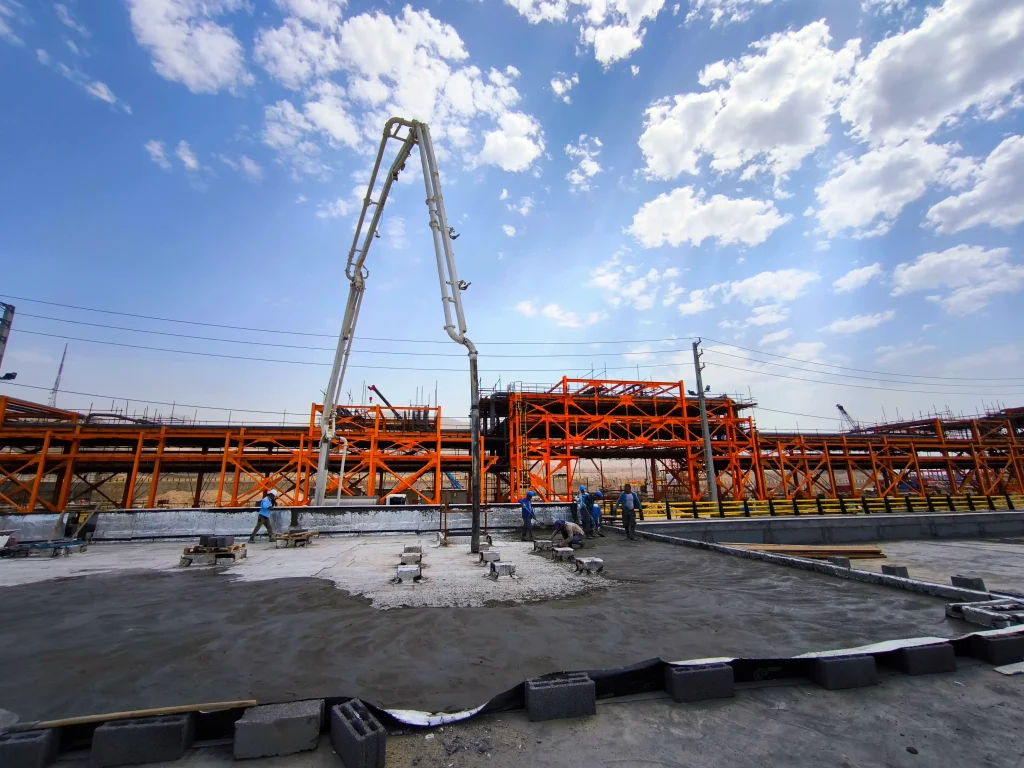

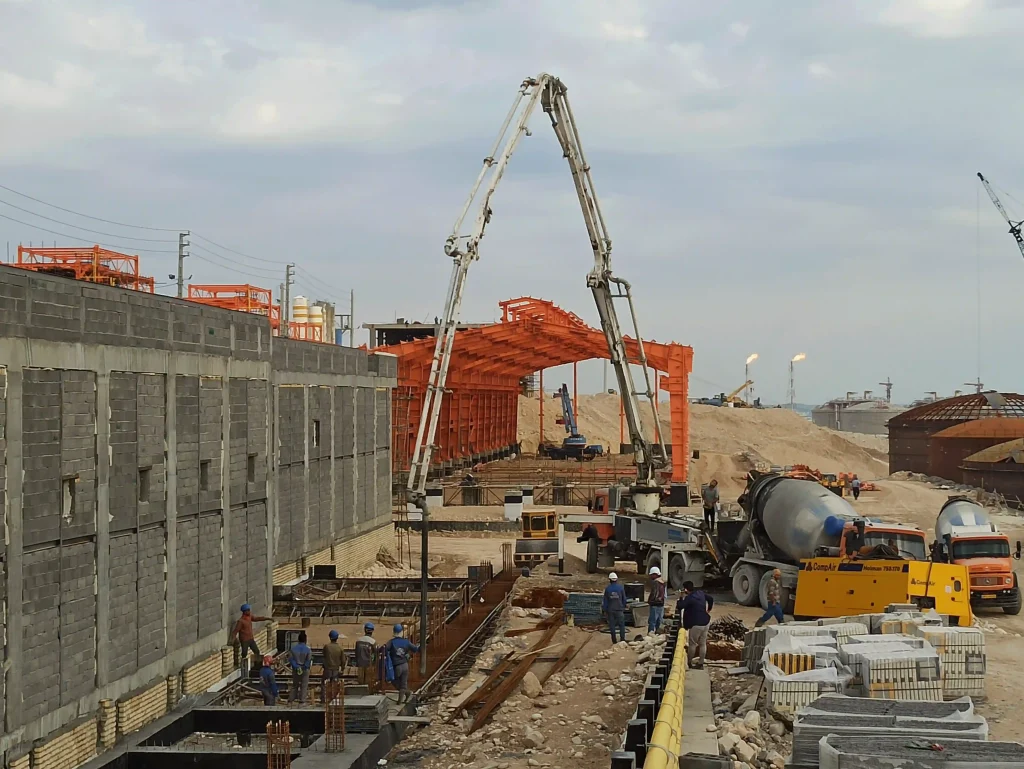

برای این منظور، از پمپ بتن (Concrete Pump)، تراک میکسر (Transit Mixer) و در پروژه‌های بزرگ از بچینگ پلانت (Batching Plant) استفاده می‌شود. این تجهیزات امکان تولید، حمل و انتقال بتن با کیفیت یکنواخت را فراهم می‌کنند و سرعت اجرای پروژه را افزایش می‌دهند.

در حین بتن‌ریزی، کنترل اسلامپ، دمای بتن، ویبره مناسب و نمونه‌گیری برای آزمون مقاومت فشاری از جمله اقداماتی است که کیفیت نهایی فونداسیون را تضمین می‌کند.

کنترل کیفیت؛ مرحله‌ای که نباید نادیده گرفته شود

اجرای فونداسیون زمانی کامل می‌شود که تمامی مراحل آن مطابق برنامه کنترل کیفیت پروژه (Quality Control Plan) ارزیابی و تأیید شده باشد.

در پروژه‌های صنعتی، کنترل کیفیت تنها به آزمایش مقاومت بتن محدود نمی‌شود، بلکه شامل بررسی تراکم خاک، کنترل ابعاد و تراز فونداسیون، جانمایی انکربولت‌ها، کیفیت اجرای شمع، ثبت نتایج آزمایش‌ها و مستندسازی عملیات نیز هست.

اجرای دقیق این کنترل‌ها، احتمال بروز مشکلات در زمان نصب تجهیزات را کاهش می‌دهد و از تحمیل هزینه‌های اصلاحی در مراحل بعدی جلوگیری می‌کند.

نصب تجهیزات سنگین؛ مرحله‌ای که دقت اجرای فونداسیون را آشکار می‌کند

پس از آنکه فونداسیون به مقاومت مورد نیاز رسید و نتایج کنترل کیفیت تأیید شد، پروژه وارد یکی از حساس‌ترین مراحل خود می‌شود؛ نصب تجهیزات سنگین (Heavy Equipment Installation). در این مرحله، دقت تمام عملیات عمرانی انجام‌شده مورد ارزیابی قرار می‌گیرد. اگر تراز، ابعاد فونداسیون، محل انکربولت‌ها یا کیفیت بتن با مشخصات طراحی مطابقت نداشته باشد، نصب تجهیزات با چالش‌های جدی مواجه خواهد شد.

در پروژه‌های نفت و گاز، تجهیزاتی مانند مخازن تحت فشار، برج‌های فرآیندی، مبدل‌های حرارتی، کمپرسورها، پمپ‌های صنعتی و اسکیدهای فرآیندی معمولاً دارای وزن بالا و تلرانس نصب بسیار محدود هستند. به همین دلیل، هرگونه خطا در مراحل قبلی می‌تواند باعث ایجاد تنش‌های ناخواسته، افزایش ارتعاش یا نیاز به اصلاحات پرهزینه در محل پروژه شود.

به همین دلیل، در پروژه‌های EPC، تیم‌های عمرانی و تیم‌های نصب تجهیزات از ابتدای پروژه با یکدیگر هماهنگ هستند تا مشخصات فونداسیون دقیقاً با نیازهای تجهیزات فرآیندی مطابقت داشته باشد.

تجهیزات بالابری؛ تکمیل‌کننده عملیات عمرانی

اجرای موفق فونداسیون زمانی ارزش واقعی خود را نشان می‌دهد که تجهیزات بدون مشکل روی آن نصب شوند. در این مرحله، تجهیزات بالابری (Lifting Equipment) نقش کلیدی در انتقال و استقرار تجهیزات ایفا می‌کنند.

انتخاب جرثقیل مناسب تنها بر اساس وزن تجهیز انجام نمی‌شود. عواملی مانند شعاع کاری، ارتفاع نصب، فضای مانور، شرایط زمین، ظرفیت باربرداری در شعاع‌های مختلف و برنامه زمان‌بندی پروژه نیز در این انتخاب تأثیرگذار هستند.

در پروژه‌های صنعتی، معمولاً از جرثقیل‌های موبایل (Mobile Crane) برای جابه‌جایی تجهیزات با وزن متوسط و از جرثقیل‌های خزنده (Crawler Crane) برای نصب تجهیزات سنگین و حجیم استفاده می‌شود. استفاده از تجهیزات استاندارد و برنامه‌ریزی دقیق عملیات لیفتینگ، علاوه بر افزایش ایمنی، زمان نصب را نیز کاهش می‌دهد.

خطاهای رایج در اجرای فونداسیون تجهیزات سنگین

بخش قابل توجهی از مشکلاتی که در زمان نصب تجهیزات یا بهره‌برداری از تأسیسات صنعتی مشاهده می‌شود، ریشه در اجرای نادرست فونداسیون دارد. بسیاری از این خطاها در زمان اجرا قابل پیشگیری هستند، اما در صورت بی‌توجهی، اصلاح آن‌ها پس از نصب تجهیزات هزینه و زمان زیادی به پروژه تحمیل می‌کند.

از مهم‌ترین خطاهای اجرایی می‌توان به موارد زیر اشاره کرد:

• انجام عملیات بدون بررسی کامل نتایج مطالعات ژئوتکنیک
• کنترل نکردن تراکم خاک بستر پیش از اجرای فونداسیون
• انتخاب نامناسب روش حفاری یا اجرای شمع
• جانمایی نادرست انکربولت‌ها و صفحات مهاری
• بتن‌ریزی ناپیوسته و ایجاد درز سرد
• عمل‌آوری (Curing) نامناسب بتن
• کنترل نکردن تراز نهایی فونداسیون پیش از نصب تجهیزات
• استفاده از ماشین‌آلات نامتناسب با شرایط پروژه

در پروژه‌های صنعتی، پیشگیری از این خطاها تنها با استفاده از ماشین‌آلات مناسب، نظارت دقیق و اجرای کنترل کیفیت در تمام مراحل امکان‌پذیر است.

استانداردهای مرجع در اجرای فونداسیون پروژه‌های نفت و گاز

اگرچه مشخصات اجرایی هر پروژه بر اساس مدارک طراحی و الزامات کارفرما تعیین می‌شود، اما بسیاری از فرآیندهای عمرانی بر پایه استانداردها و دستورالعمل‌های بین‌المللی اجرا می‌شوند. آشنایی با این مراجع، کیفیت اجرا را افزایش داده و زبان مشترکی میان کارفرما، مشاور و پیمانکار ایجاد می‌کند.

در پروژه‌های نفت، گاز و صنایع سنگین، مهم‌ترین استانداردهای مرتبط با اجرای فونداسیون عبارت‌اند از:

• ACI 318 برای الزامات بتن سازه‌ای و کنترل کیفیت.
• ACI 304R برای حمل، انتقال و بتن‌ریزی.
• API Recommended Practices برای الزامات اجرایی در پروژه‌های نفت و گاز.
• FHWA و ICE Manual of Geotechnical Engineering برای طراحی و اجرای شمع و فونداسیون‌های عمیق.
• ISO 14688 برای شناسایی و طبقه‌بندی خاک.
• OSHA برای الزامات ایمنی در عملیات عمرانی و نصب تجهیزات.
• ASME PCC-1 برای نصب و هم‌راستاسازی اتصالات پیچ‌ومهره‌ای در تجهیزات صنعتی (در پروژه‌هایی که کاربرد دارد).

رعایت این استانداردها علاوه بر افزایش کیفیت اجرا، احتمال بروز مشکلات در مراحل نصب و بهره‌برداری را کاهش می‌دهد.

نقش ماشین‌آلات تخصصی در موفقیت پروژه

در سال‌های اخیر، ماشین‌آلات عمرانی و صنعتی تنها ابزار اجرای پروژه نیستند؛ بلکه بخشی از سیستم مدیریت کیفیت پروژه محسوب می‌شوند. تجهیزاتی که از سامانه‌های کنترل دیجیتال، پایش عملکرد و فناوری‌های هیدرولیکی پیشرفته بهره می‌برند، امکان اجرای عملیات با دقت بیشتر و خطای کمتر را فراهم می‌کنند.

در پروژه‌های نفت و گاز، استفاده از ماشین‌آلات تخصصی در تمام مراحل، از آماده‌سازی زمین و حفاری گرفته تا شمع‌کوبی، بتن‌ریزی و نصب تجهیزات، باعث کاهش زمان اجرا، بهبود ایمنی، افزایش کیفیت و کاهش هزینه‌های ناشی از دوباره‌کاری می‌شود.

 تجربه اکسیر صنعت باختری در اجرای زیرساخت‌های عمرانی پروژه‌های صنعتی

اجرای موفق فونداسیون، نتیجه هماهنگی میان مطالعات فنی، ماشین‌آلات مناسب و تیم اجرایی باتجربه است. اکسیر صنعت باختری با تمرکز بر پروژه‌های عمرانی مرتبط با صنایع نفت، گاز و پالایشگاهی، خدمات خود را در حوزه آماده‌سازی سایت، عملیات خاکی، حفاری عمرانی، اجرای شمع، بتن‌ریزی و پشتیبانی نصب تجهیزات ارائه می‌دهد.

این مجموعه با بهره‌گیری از ناوگان تخصصی ماشین‌آلات و نیروهای اجرایی، توانسته است در پروژه‌های مختلف، عملیات شمع‌کوبی شمع‌های بتنی و فولادی را با دقت بالا انجام دهد و تاکنون بیش از ۲۷۶۰ متر طول شمع را اجرا کند. استفاده از تجهیزات مدرن و رعایت الزامات کنترل کیفیت، امکان اجرای فونداسیون‌هایی را فراهم کرده است که پاسخگوی نیاز پروژه‌های صنعتی و زیرساختی باشند.

جمع بندی

اجرای فونداسیون تجهیزات سنگین، مجموعه‌ای از عملیات به‌هم‌پیوسته است که از شناخت دقیق شرایط زمین آغاز می‌شود و با نصب ایمن تجهیزات فرآیندی پایان می‌یابد. موفقیت این فرآیند تنها به کیفیت بتن یا نوع فونداسیون وابسته نیست، بلکه به هماهنگی میان مطالعات ژئوتکنیک، انتخاب ماشین‌آلات مناسب، اجرای صحیح عملیات عمرانی، کنترل کیفیت و رعایت استانداردهای فنی بستگی دارد.

در پروژه‌های نفت، گاز و پالایشگاهی، جایی که هر توقف یا خطای اجرایی می‌تواند هزینه‌های قابل‌توجهی ایجاد کند، همکاری با مجموعه‌ای که تجربه اجرای زیرساخت‌های عمرانی، ناوگان ماشین‌آلات تخصصی و دانش فنی لازم را در اختیار دارد، نقش مهمی در موفقیت پروژه ایفا می‌کند.
