شمع کوبی یکی از مؤلفههای اساسی در اجرای فونداسیونهای عمیق پروژههای عمرانی سنگین محسوب میشود. در این فرآیند، انتخاب و بهکارگیری دستگاه شمع کوبی (Piling Rig) مناسب، نقش تعیینکنندهای در دستیابی به ظرفیت باربری مورد انتظار، کنترل نشست و تضمین پایداری سازه دارد. برخلاف پروژههای سبک، در سازههای سنگین هرگونه خطا در انتخاب تجهیزات شمعکوبی میتواند منجر به کاهش عمر مفید سازه یا افزایش هزینههای اصلاحی شود.
برای مطالعه سایر مقالات مرتبط میتوانید به رسانه ی اکسیرصنعت مراجعه کنید.
فهرست مطالب
- جایگاه شمع کوبی در سیستمهای فونداسیون عمیق
- مزایای شمع کوبی
- انواع شمع کوب
- نحوه اجرای شمع کوبی کوبشی
- نکات لازم هنگام اجرای شمع کوبی کوبشی
- تأثیر شرایط ژئوتکنیکی بر انتخاب دستگاه شمعکوبی (Piling Rig)
- ارتباط روش شمعکوبی با انتخاب دستگاه شمعکوبی
- الزامات فنی دستگاه شمعکوبی در پروژههای سنگین
- ملاحظات ایمنی و پایداری در عملیات شمعکوبی
- تجربه اکسیر صنعت باختری در اجرای شمعکوبی عمرانی
- جمعبندی
جایگاه شمع کوبی در سیستمهای فونداسیون عمیق
در شرایطی که لایههای سطحی خاک فاقد مقاومت کافی باشند، شمع کوبی بهعنوان راهکار اصلی انتقال بار سازه به لایههای مقاومتر به کار میرود. در شمع کوبی، نیروی وارده به لایه زیرین خاک که تراکم و استحکام بیشتری دارد، منتقل میشود. البته، شمع کوبی نه تنها از نظر فنی، بلکه از نظر زیباسازی و رعایت نکات معماری نیز از اهمیت ویژهای برخوردار است.
کیفیت اجرای شمع و یکنواختی نفوذ آن ارتباط مستقیمی با عملکرد دستگاه شمعکوبی دارد. یک piling rig استاندارد باید بتواند انرژی لازم برای نفوذ شمع را با کنترل دقیق اعمال کرده و از انحراف یا آسیب سازهای جلوگیری کند.

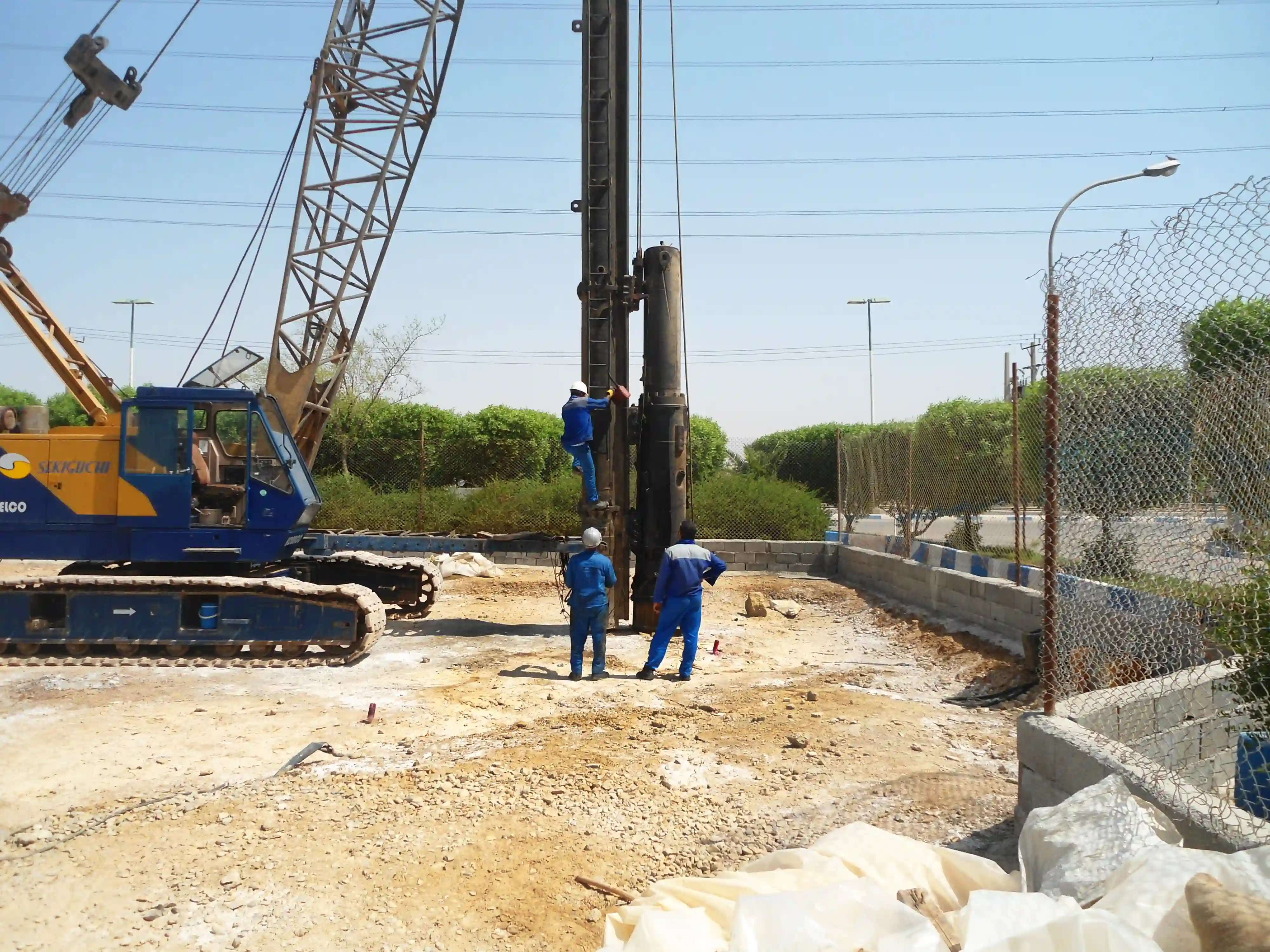

مزایای شمع کوبی
- اجرای شمع کوبی با سرعت بالایی صورت میگیرد.
- شمع کوبی در ساخت و ساز اختلال ایجاد نمیکند.
- در صورتی که اجرای شمع کوبی در مقیاس وسیع انجام شود، هزینه آن کاهش مییابد.
- در برخی موارد، شمعها نقش یک سازه محافظ را ایفا میکنند.
- امکان استفاده مجدد از شمعهای پیش ساخته وجود دارد.
انواع شمع کوب
شمع کوب بخاری
این نوع شمع کوب ها مشابه سیستم سیلندر و پیستون بوده که در شمعکوب های بخاری یک ضربه ای ، چکش تحت فشار بخار ورودی بالا رفته و سپس تحت اثر ثقل خود سقوط می کند و با اعمال ضربه بر شمع سبب فرو رفتن آن در زمین می شود و در شمعکوب های بخاری دو ضربه ای بعد از صعود چکش تحت فشار بخار تحتانی ، فشار بخار از دریچه فوقانی نیز وارد شده و در نتیجه چکش تحت اثر وزن خود و فشار بخار با انرژی بیشتر و تعداد ضربات بالاتر سقوط می کند.
شمع کوب دیزلی
در شمع کوب های دیزلی سقوط چکش باعث فشردگی هوا در قسمت تحتانی سیلندر شده و با پاشیدن سوخت ، انفجار رخ می دهد و چکش بعد از اعمال ضربه به شمع به سمت بالا رانده می شود و گازهای سوخته شده نیز از فضای بالای چکش خارج می شود.
شمع کوب های دیزلی در زمین های سست و نرم کاربرد نداشته و استفاده بدون مطالعه از آنها در شرایط تغییر لایه (یک لایه نرم و ضعیف مجاور لایه سخت) ممکن است باعش شکستن شمع های بتنی شود
شمع کوب هیدرولیکی
در شمع کوب های هیدرولیکی ، آثار صوتی و ارتعاش کمتر از چکش های دیزلی بوده و دود و بخار نیز تولید نمی کند. چکش شمعکوب با فشار هیدرولیکی مایع، صعود نموده و تحت اثر وزن خود سقوط نموده و با بار خود را به شمع وارد می کند.
شمع کوب ارتعاشی
شمعکوب ارتعاشی دارای دو وزنه متحرک می باشد که در خلاف جهت هم می چرخند و دامنه ارتعاش بحدی می باشد که بر مقاومت اصطکاکی خاک اطاف شمع غلبه نموده و لذا شمع تحت بار استاتیک و لرزش حاصله در خاک فرو میرود. از این نوع شمع کوب ها در خاک های دانه ای یا ریزدانه غیر متراکم بکار می رود و بیشتر در کوبیدن شمع های لوله ای فولادی استفاده می شود
نحوه اجرای شمع کوبی کوبشی
اجرای شمع کوبی کوبشی خود دارای انواعی است شامل موارد زیر میشوند:
روش خشک
در این روش، ابتدا چاههای مورد نیاز برای اجرای شمع ها حفر میشوند. سپس تمام رطوبت چاه به طور کامل از بین میرود، از این رو به آن روش خشک میگویند. پس از آن، قفسههای آرماتور و شمعها، قرار داده شده و بتن در مرحله نهایی ریخته میشود. این روش به طور کلی برای آب و هوای گرم و خشک استفاده میشود.
استفاده از گل حفاری
این روش در مکانهایی که امکان حفاری خشک و تثبیت جداره چاه برای اجرای شمع وجود ندارد، استفاده میشود. در اینجا، گل حفاری معدنی، پلیمر یا آب برای تثبیت دیوارها به کار میروند و سپس بقیه مراحل را به همان سبک قبلی انجام میدهند. نکته مهم در این روش این است که بتن ریزی باید از پایین به بالا انجام شود تا کل گودبرداری به سمت بالا حرکت کند و در نهایت بدون مخلوط شدن از گمانه خارج شود.
روش غلاف گذاری
از این روش زمانی استفاده میشود که دیوارههای چاه بسیار سست بوده و احتمال جابجایی خاک و یا نفوذ بیش از حد آب وجود دارد. در نتیجه، در این شرایط نمیتوان از روشهای قبلی استفاده کرد. غلافهای مورد استفاده باید آببندی شوند و دارای تحمل فشار بالا باشند.
نکات لازم هنگام اجرای شمع کوبی کوبشی
- شمع کوبی معمولا توسط شمعکوبهایی با هوای فشرده، موتورهای دیزلی یا ویبره انجام میشود.
- نیروی محرکه شمع کوب های ویبره، توسط نیروی الکتریکی تامین میشود. این شمع کوب برای کوبیدن شمع های فولادی، بتنی یا چوبی مورد استفاده قرار میگیرد.
- به دلیل قدرت محدود این شمع کوب ها، قطر شمعی که با این دستگاهها قابل کوبیدن است، به ندرت از ۵۰ یا ۶۰ سانتیمتر بیشتر میشود.
- برای اینکه شمع در برابر ضربات چکش خرد و له نشود، معمولا از یک قطعه واسطه برای انتقال انرژی به آن استفاده میکنند.
- شمع کوب های دیزلی یا هوای فشرده برای همه خاکها به کار میرود، اما شمع کوب های ویبره فقط برای خاکهای دانهای و غیر چسبنده استفاده میشود.
- یکی از مزایای شمع کوب های ویبره این است که میتوان این دستگاهها را برای بیرون کشیدن شمع نیز به کار برد. شمع کوب دیزلی یا هوای فشرده، فقط به صورت ضربهای عمل میکند، اما در شمع کوب ویبره از اثر ترکیبی ضربه و فرکانس بالای آن استفاده میشود.
تأثیر شرایط ژئوتکنیکی بر انتخاب دستگاه شمعکوبی (Piling Rig)
تحلیل ژئوتکنیکی نخستین گام در طراحی عملیات شمعکوبی است. نوع خاک، میزان تراکم، وجود لایههای سست یا سنگی و سطح آب زیرزمینی، مستقیماً مشخص میکند که چه نوع دستگاه شمعکوبی برای پروژه مناسب است. در خاکهای دانهای سست یا مناطق شهری، استفاده از piling rigهایی با قابلیت کاهش لرزش و کنترل انرژی ضربه اهمیت بالایی دارد، در حالی که در زمینهای سختتر، دستگاه باید توان مکانیکی و هیدرولیکی بالاتری داشته باشد.
ارتباط روش شمعکوبی با انتخاب دستگاه شمعکوبی
روش اجرای شمع، معیار تعیینکنندهای در انتخاب piling rig است. در شمعکوبی کوبشی، دستگاه باید قادر به اعمال ضربات یکنواخت و کنترلشده باشد تا شمعهای بتنی یا فولادی بدون ترکخوردگی یا کاهش مقاومت در زمین مستقر شوند. در مقابل، در شمعهای حفاریشده یا درجا، دستگاه شمعکوبی باید مجهز به سیستم حفاری پایدار و کنترل دقیق گشتاور باشد تا دیواره گمانه حفظ شده و کیفیت بتنریزی تضمین گردد.
الزامات فنی دستگاه شمعکوبی در پروژههای سنگین
در پروژههای عمرانی بزرگ، دستگاه شمعکوبی (Piling Rig) باید از نظر فنی پاسخگوی شرایط سخت کاری باشد. توان موتور، ظرفیت سیستم هیدرولیک، پایداری دکل، قابلیت تنظیم زاویه شمع و امکان نصب تجهیزات جانبی از الزامات اساسی هستند. piling rig هایی که امکان پایش پارامترهای اجرایی را فراهم میکنند، دقت عملیات شمعکوبی را افزایش داده و خطاهای انسانی را کاهش میدهند.
ملاحظات ایمنی و پایداری در عملیات شمعکوبی
ایمنی در شمعکوبی بهطور مستقیم به پایداری دستگاه شمعکوبی وابسته است. وزن بالا و تمرکز بار در زمان اجرا، ریسک واژگونی یا نشست موضعی دستگاه را افزایش میدهد. به همین دلیل، طراحی سکوی کاری مناسب و انتخاب piling rig با توزیع بار بهینه، از الزامات پروژههای عمرانی زمینی بهشمار میرود. کنترل لرزش و صدا نیز بهویژه در پروژههای شهری اهمیت ویژهای دارد.
تجربه اکسیر صنعت باختری در اجرای شمعکوبی عمرانی
شرکت اکسیر صنعت باختری با بهرهگیری از ماشینآلات تخصصی شمعکوبی و دستگاههای مدرن Piling Rig، توان اجرای پروژههای عمرانی زمینی در مقیاس بزرگ را داراست. این مجموعه تاکنون بیش از ۲۷۶۰ متر طول شمع بتنی و فولادی را با دقت فنی بالا اجرا کرده و نقش مؤثری در ایجاد فونداسیونهای ایمن و پایدار ایفا نموده است. استفاده از تجهیزات پیشرفته شمعکوبی در این شرکت، امکان کاهش لرزش، افزایش دقت اجرایی و بهبود کیفیت انتقال بار را فراهم کرده است.
جمعبندی
انتخاب صحیح دستگاه شمعکوبی (Piling Rig) یکی از تصمیمات کلیدی در موفقیت پروژههای عمرانی سنگین است. این انتخاب باید بر پایه تحلیل ژئوتکنیکی، روش اجرایی شمع و الزامات فنی پروژه انجام شود. شمعکوبی اصولی با استفاده از piling rig مناسب، تضمینکننده پایداری سازه، کاهش ریسکهای اجرایی و افزایش طول عمر فونداسیون خواهد بود.
A1 : شرایط ژئوتکنیکی پروژه، نوع شمع و ظرفیت باربری مورد نیاز، اصلیترین معیارهای انتخاب دستگاه شمعکوبی هستند.
A2 : خیر. هر پروژه بر اساس خاک، عمق و روش شمعکوبی نیازمند piling rig متناسب با شرایط خود است..
لرزش میتواند باعث آسیب به سازههای مجاور و کاهش کیفیت شمع شود، بهویژه در پروژههای شهری.
A4 : توان هیدرولیکی مناسب باعث کنترل بهتر انرژی اعمالی و افزایش دقت اجرای شمعکوبی میشود.
